Napędy przesuwane
Bramy przesuwne to takie w których skrzydło przemieszcza się równolegle do linii ogrodzenia chowając się za sąsiadującymi z nim przęsłami. W przypadku bramy szynowej skrzydło porusza się na rolkach po szynie zamocowanej w podłożu, natomiast w bramie samonośnej przesuwa się po listwie przymocowanej do ogrodzenia. Bramy przesuwne mogą być otwierane ręcznie. Pełen komfort i wygodę daje natomiast zamontowanie automatyki do bramy. Bramy posiadające napęd można otwierać za pomocą przycisku, klucza magnetycznego czy bezprzewodowego pilota. Ze względu na samoczynny, automatyczny ruch skrzydła napędy posiadają elementy które czynią je bezpiecznymi:
- czujniki wyłączające napęd, w przypadku, kiedy przesuwające się skrzydło napotka przeszkodę,
- sprzęgło przeciążeniowe, zabezpieczające napęd przed uszkodzeniem przy zablokowaniu skrzydła,
- sygnalizacja świetlna pracy bramy.
Zalety tego typu bramy:
- nie zajmuje dużo miejsca na posesji, otwierają się wzdłuż ogrodzenia,
- szerokość bramy szynowej jest zbliżona do szerokości „światła wjazdu”,
- najczęściej stosuje się je na działkach o krótkim podjeździe lub kiedy podjazd zaraz za ogrodzeniem jest wyprofilowany ku górze,
- wyposażona w napęd automatyczny jest wygodniejsza,
- potrzebuje jeden silnik,
- na rynku jest duży wybór automatyki do bram przesuwnych,
- bezawaryjność i łatwa regulacja napędów,
- stanowi solidne zabezpieczenie,
- jest rozwiązaniem trwałym i wygodnym.
Napędy firmy BFT
Siłowniki DEIMOS z serii FAST NET przeznaczone są do rezydencyjnych bram przesuwnych o ciężarze od 3000 N (~300 kg) [DEIMOS 300 NET] do 5000 N (~500 kg) [DEIMOS BT NET] i długości od 3 do 4 m w świetle wjazdu oraz częstotliwości użytkowania napędów do 60 cykli na dobę.
Są wszechstronne i funkcjonalne dzięki obniżonej pozycji koła zębatego i zwartej konstrukcji. Cechuje je estetyka wykonania i solidna trwała budowa. Wewnętrzna przekładnia samohamowna wraz z silnikiem zasilanym napięciem 24 V DC blokują ręczne otwieranie i zamykanie bramy.
Innowacyjny system BFT FAST NET (który jest opatentowanym rozwiązaniem, chronionym międzynarodowym prawem) umożliwia podłączenie wszystkich akcesoriów za pomocą pojedynczego, dwużyłowego, niespolaryzowanego przewodu, co praktycznie uniemożliwia popełnienie błędu podczas instalacji. Połączenia między komponentami systemu mogą być wykonane zarówno w sposób szeregowy, jak i równoległy. Napędami steruje centrala NETTUNO S wyposażona w wyświetlacz ciekłokrystaliczny LCD ułatwiający programowanie. Zintegrowany radioodbiornik z kodem dynamicznie zmiennym umożliwia zapamiętanie do 63 pilotów. Bezpieczeństwo zapewnia funkcja amperometrycznego wykrywania przeszkód. Brama po natrafieniu na przeszkodę, natychmiast zatrzymuje się i odwraca ruch.
Podstawowe cechy siłownika i centrali
Napędy firmy NICE
Napęd do bram przesuwnych o ciężarze do 350 kg z wbudowaną centralą sterującą. Należy do najszybszych produktów na rynku, dzięki czemu otwarcie bramy trwa niezwykle krótko. Dostępny w zestawie zawierającym niezbędne elementy gwarantujące komfort, a także dodatkowo zwiększające bezpieczeństwo, takie jak komplet fotokomórek oraz lampa sygnalizacyjna.
Napędy firmy CAME
Charakterystyka ogólna:
Elektromechaniczne siłowniki (stopień ochrony IP 54 / NEMA 3). System zwalniający bramę z kluczem CAME, wymienialny na cylinder z kluczem personalnym. Korpus wykonany z aluminium odlewanego pod ciśnieniem. Całkowite odizolowanie płyty sterującej od silnika i transformatora. Przy nietypowych instalacjach możliwość zamontowania płyty sterującej poza siłownikiem. Obudowa wykonana z tworzywa ABS z technologicznymi otworami odprowadzającymi ciepło z komory silnika.
BX-74 230V AC - 200W
Samoblokujący siłownik elektromechaniczny. Posiada wbudowaną płytę sterującą z dwukanałowym dekoderem radiowym oraz funkcją stop. Wyposażony jest w mechaniczne wyłączniki krańcowe. Maksymalna masa bramy 400 kg.
Napędy firmy FOX
Seria VULCANO 600 to elektromechaniczny zestaw do bram przesuwnych umieszczony w obudowie z wytrzymałego, tłoczonego bloku aluminiowego. Napęd zestawu zapewnia silnik elektryczny o mocy 250 W oraz system przekładni pokrytych powłoką antykorozyjną. Powłoka ta zapewnia długotrwałą, optymalną ochronę mechanizmu przed wpływem warunków atmosferycznych. Zestaw wyposażony jest dodatkowo w system awaryjnego otwierania za pomocą indywidualnego klucza.
PARAMETRY ZESTAWU
- nośność: max. 600 kg
- aluminiowa obudowa silnika zapewniająca pełną ochronę przed wpływem czynników atmosferycznych
- przekładnia wykonana z wytrzymałych elementów stalowych i żeliwnych pokrytych powłoką antykorozyjną
- wysoka wydajność silnika elektrycznego
- elektromechaniczne ograniczniki przesuwu
- system awaryjnego otwierania zabezpieczony indywidualnym kluczem
- obudowa zabezpieczona przed rozbiciem (EN 12453)
- wyjątkowo cicha praca

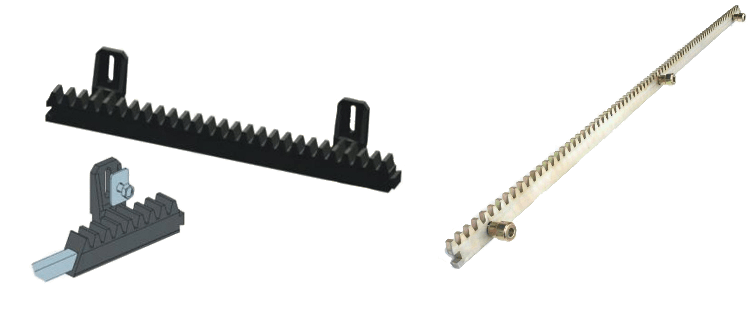

Listwy z tworzywa
Listwy zębate z tworzywa sztucznego (nylonu) z metalowym rdzeniem o długości 1000 mm stosowane są do napędów bram przesuwnych wszystkich producentów (pasują m.in do napędów firm Faac, Nice, Came, BFT i wielu innych).
Fotokomórki
DIR 10
Fotokomórka zewnętrzna zasięg do 10m, zasilanie 12-24V AC/DC. Obudowa z ABS.
Piloty
Kompletna droga radiowa pracująca na częstotliwości 433,92 MHz, kod zmienny.
Charakterystyka ogólna:
- obudowa z ABS (stopień ochrony IP 54 / NEMA 3),
- zasilanie nadajników 6V DC,
- zasilanie kart częstotliwości i odbiorników 12 - 24V DC,
- zasięg działania 50 - 150m,
- możliwych kombinacji kodu 4 294 967 296.
Lampy
Lampa ostrzegawcza LED - zasilanie 230V AC
